多通道水下弱磁探测系统

Seaeye 2024年11月18日15:17:18
评论
149

MAGNETO® MX3D UW是一款性能出色的磁力测量系统,主要用于海洋掩埋物探测。

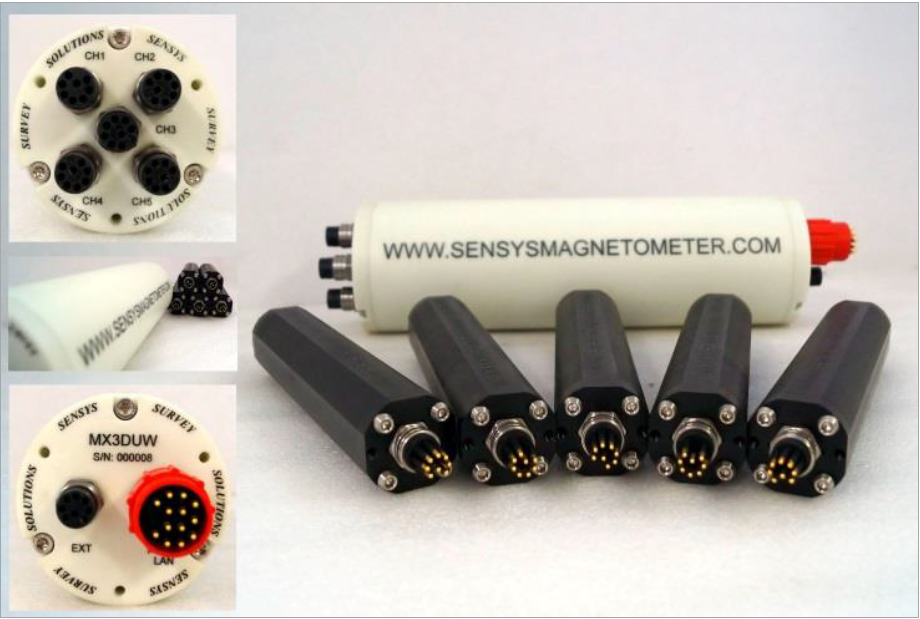

系统主要包括高分辨率 FGM3DUW 三轴磁通门传感器, 采样率高达10,000 Hz. 传感器数据通过可串联 MX3D UW 采集单元进行24位数字化,一个采集单元可连接5个传感器。 它可以在ROV上随意布置以便执行不同的任务(扫描, 也可以精确定位).

该系统具有可扩展的结构,并通过TCP/IP进行数据输出,由于其通用的数据传输协议,该系统可以集成到现有的设备中,如船舶、ROV、AUV或ROTV。

因此,MX3D UW系统可以与各种软件解决方案一起使用,如QINSy, EIVA或Hypack。最后,它不仅符合水下应用中精确数据采集的要求,而且具有高度的灵活性、兼容性,可以很容易地集成到现有的测量系统中多通道水下弱磁探测系统

应 用

  • UXO 探测
  • 地图制作
  • 精确定位
  • 管线探测和跟踪
  • 考古勘察

特 点

  • 耐压300 m(其他耐压可选)
  • 灵活的系统设置
  • 每个数采单元5 个磁通门磁力仪
  • 数采单元可串联
  • 2个 RS232 用于连接GPS, 高度计或姿态航向仪
  • 高达10,000 Hz 采样率
  • 高达 4,000 Hz 带宽
  • 24 位数模转换分辨率
  • 数据通过以太网口输出 (10/100MBit, 全双工)



多通道水下弱磁探测系统MX3D UW 是一个开放式系统. 科研安装在 ROV/ROTV, MX3D UW 电子单元通过 TCP/IP 将数据传输到船上, 从而允许在现有系统中高度灵活的集成。FGM3D UW II 传感器 允许水平集成到 ROV/ROTV,从而改善流体力学. 由于它的采样率高达6 kHz, 即使 在高速飞行时也可以 获得高质量数据。 MX3D UW在全海域水深和客户的各种应用中可以灵活配置,可以提供各种定制方案。
